滲流監測站

產品型號：TH-SL1

產品品牌：云境天合

更新時間：2025-04-04

滲流監測站主要由現場檢測設備、遠程監測設備等部分組成，設備穩定性好、響應速度快，分辨力高，是專門用于監測大壩、水庫、堤防等水利工程的滲流狀況的設備。

產品詳情

滲流監測站主要由現場檢測設備、遠程監測設備等部分組成。

現場檢測設備：量水堰計、三角堰等組成，負責計量水庫滲流量數據，對水庫現場進行流量監測。

遠程監測設備：即遙控監測終端，負責采集現場檢測設備檢測到的數據信息，并通過無線傳輸將現場信息傳送給監測中心。

滲流監測站簡介

量水堰計采用磁致伸縮傳感器作為液位測量，具有分辨率高、穩定性好、性能可靠、響應速度快、線性測量、永不磨損、工作壽命長等特點。量水堰計測出堰上水頭，再根據堰槽(三角堰、梯形堰、矩形堰等)經驗公式計算出流量。

滲流監測站結構與原理

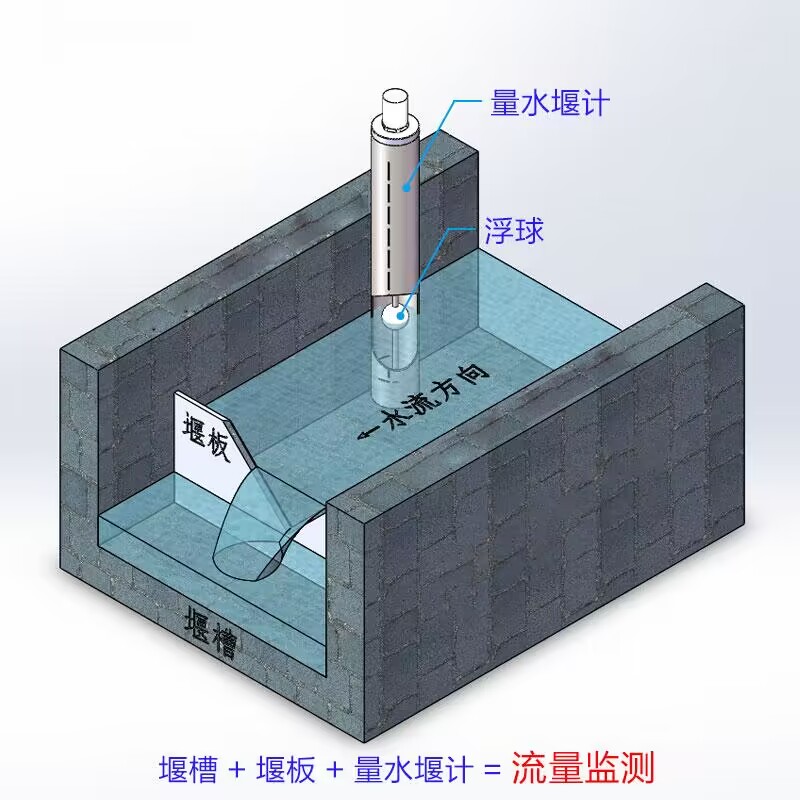

量水堰計由磁桿、浮球、測量電路和不銹鋼護筒組成。當堰槽內水位發生變化時，會帶動浮球產生液位差，上位機用當前液位減去校準的基值得到實際的堰上水位，再根據堰槽類型計算流量。

滲流監測站產品特點

● 高精度、分辨力高

● 穩定性好、響應速度快

● 溫度漂移小

● 標準MODBUS協議、適用性強

滲流監測站規格與參數
